Le Timer/Posemètre

Le Jobotronic 200 (production arrêtée) est un appareil qui regroupe les fonctions de timer et de posemètre.

Voici ses caractéristiques:

• Affichage digital.
• Commutateur d'allumage de l'agrandisseur manuel.
• Durées d'exposition de 0.1 à 999.9 secondes. Compte à rebour interruptible.
• Déclenchement à la main par le bouton rouge ou au pied par pédale (câble gris).
• Ajout/soustraction de temps par bonds de demi-diaphragme (boutons verts +/-).
• Cellule de mesure de faible dimension (<5mm).
• Mesure sélective directement sur le plateau.
• Mesure pondérée avec la cellule fixée près de l'objectif et visant le plateau ou sur le plateau avec un diffuseur fixé sous l'objectif.
• Réglage de sensibilité indépendant entre les mesures sélective et pondérée (molettes noires à gauche et droite).
• Mémorisation du temps (bouton vert MEM).

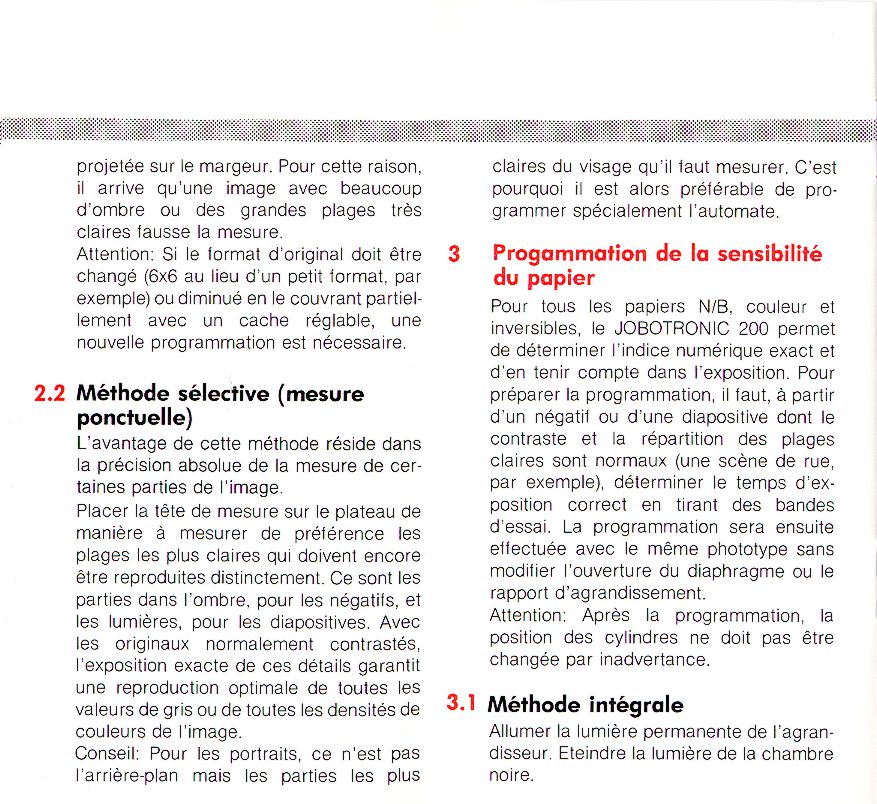

Manuel

Version PDF

Version JPG: Commandes - montage sonde - Pages 1, 2, 3, 4, 5, 6, 7

Réglage sensibilité

Comme il n'y a pas de réglage directement en ISO(P), vous devez l'évaluer par vous-mêmes.
Faites attention à ce qu'il n'est pas sûr que les informations suivantes soient valables pour tous les échantillons commercialisés.

• sensibilité Jobo (mesure sélective) = 4100 / sensibilité papier ISO(P)         gris 0.60 (25% réflectance)
• sensibilité pondérée = sensibilité sélective * 3.9

Gardez à l'esprit que ni la cellule Jobo ni l'ampoule de votre agrandisseur n'ont la même balance spectrale que votre papier.
Ainsi pour les papiers multigrade, vous devez faire des bouts d'essai avec chaque grade afin d'obtenir la même densité, ce qui vous permet calculer la sensibilité Jobo réelle pour chaque grade de papier.

Concernant la densité de référence, 0.60 est un bon choix puisque la sensibilité des papiers est indiquée pour cette densité et que beaucoup de papiers ont leur courbes sensitométriques se croisant en ce point.

Exemple pour l'Ilford Multigrade IV RC et *ma* configuration:

Une autre méthode originale pour l'utilisation de posemètres plus simples par Paul Butzi.

Voici quelques outils particulièrement utiles et bon marché pour vous aider à tester les films/papiers:

Colonne de gauche:

• Kodak Reflection Density Guide: permet de mesurer des densités opaques par comparaison visuelle
• Kodak Projection Print Scale: remplace la bande d'essai

Colonne de droite:

• Stouffer Transmission Projection Step Wedge 35mm (TP35): échelle de gris à mettre dans le passe-vue et projeter sur le papier
• Stouffer Reflection Scale (R3705): permet la mesure de densités opaques par comparaison visuelle
• Stouffer Transparent Step Wedge (T4105): permet le test de films papier par exposition par contact

Interrupteur 12V courant fort

Cette modification permet de commuter le courant plus élevé que l'on trouve avec une alimentation 12V stabilisée.
L'impulsion positive est prise entre la masse et le relais.
Comme le timer n'a pas suffisamment d'énergie pour activer le relais, un transistor est utilisé comme buffer, la résistance de 1K limite le courant provenant du timer.
Il n'y a pas beaucoup de place à l'intérieur du Jobotronic pour y mettre ce petit circuit, ainsi il a été inséré dans l'alimentation elle-même.
L'impulsion arrive du timer au travers d'un câble et de jacks 3.5mm.
